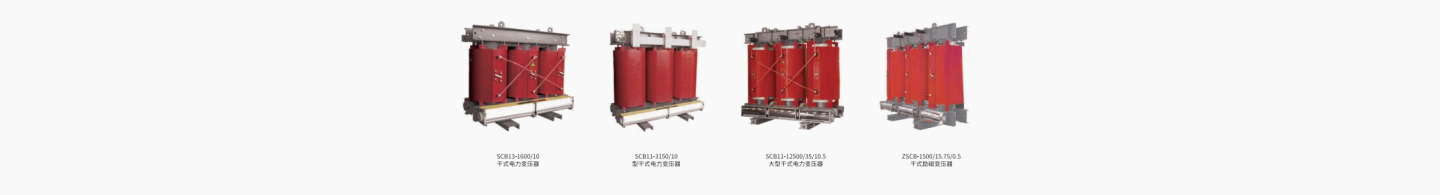

本公司三相樹脂絕緣干式變壓器產品是在德國 AEG 公司優秀的企業文化、管理模式、開發技術指導下采用先進的儀器裝備設計、制造，歷經嚴格的可靠性考驗。SCB系列 10kV、20kV和 35kV級三相樹脂絕緣干式電力變壓器通過國家變壓器質量監督檢驗中心的全部例行、型式和特殊試驗以及氣候 C2、環境 E2 和燃燒 F1 等級試驗。SCB-2500/12.47 電力變壓器通過 KEMA 試驗室的短路試驗.SCB-1600/11和 SCLB-2000/20 電力變壓器通過 KEMA 型式試驗，SCLB-2500/13.8 通過荷蘭 KEMA 型式試驗,帶柜和連接母排的整套于式變壓器通過同濟大學十木工程防災國家重點實驗室的抗震試驗:變壓器線圈通過上海船舶設備研究所檢測中心的 -40°冷凍儲存試驗和三防試驗。產品出口美國及世界各地，同時也在國內銷售。
主要技術參數
-
容量：160-16000kVA
-
電壓：35kV 及以下
-
調壓范圍：無勵磁調壓 士5%、土2x2.5%或其它有載調壓 士4x2.5%、士3x2.5% 或其它
-
相數：3 相
-
頻率：50Hz或 60Hz
-
聯 結 組：Dyn11、Yyn0、Yd11、YNd11 或其它
-
絕緣等級：F級或H級
-
絕緣水平：1kV級 AC3、6kV級 LI60AC20、10kV級 LI75AC35、20kV級 LI125AC50、35kV級L170AC70
-
冷卻方式：自冷(AN)、自冷(AN)/風冷(AF)或其它
-
防護等級：IP00、IP20、IP23、IP24、IP30 或其它
-
正常使用條件：海拔不超過 1000m 環境氣溫不高于 40°C最低氣溫戶內不低于一5°C、戶外不低于-30°C
產品特點
- 安全、難燃防火、低噪聲、無污染,可安裝在負荷中心的節能環保型產品。氣候 C2、環境 E2 和防火 F1 等級的可靠性產品。
- 高、低壓全箔式結構線圈，抗雷電沖擊和短路能力強，運行可靠性高。
- 高、低壓全環氧樹脂真空澆注結構線圈，局部放電量小，均可設風道(專利技術)，防潮和散熱性能好，可在100% 相對濕度和 -25°C下投入正常運行，風冷時容量提高25~40%。
- 安裝和維護簡便，運行損耗低，綜合運行成本低。
- 配備抗電、磁場干擾的溫度顯示和控制系統，可附計算機接口，實現遠程控制和監測，為變壓器安全運行提供保障。
- 可配防護外殼和連接母排，適宜戶內或戶外使用;戶內拼裝式結構外殼可不受安裝地點門框限制，連接母排可與開關柜母排直接拼接，適用性強。
產品參數
10 kV級三相樹脂絕緣干式電力變壓器技術參數和外形尺寸
| 相數 | 3 相 |
| 頻率 | 50Hz |
| 使用條件 | 正常使用條件 |
| 高壓 | 10(11、10.5、6.3、6.0)kV |
| 高壓分接范圍 | 士5% 或 士2x2.5% |
| 低壓 | 0.4kV |
| 聯結組標號 | Dyn11 或Yyn0 |
| 調壓方式 | 無勵磁調壓 |
| 絕緣等級 | F或H |
| 高、低壓線圈真空環氧樹脂澆注 |
10kV級三相樹脂絕緣干式電力變壓器外形尺寸和接線端子圖
變壓器柜防護等級執行 GB4208 標準。
戶內式:變壓器柜種類按防護等級分有IP20、IP30、IP21等。
戶外式:變壓器柜種類按防護等級分有IP23、IP24、IP34 等。
特點:可防止人體接近柜內危險部件和相應固體異物進入柜內，通風散熱性能良好，變壓器與柜體可分體運輸及安裝或整體運輸及吊裝。
材質:標準變壓器柜采用鋼板噴塑型，可抗 200小時的鹽霧腐蝕;也可用不銹鋼板或鋁合金板制造。
附件:門板上裝有控制接線箱;門板上還可裝溫度顯示控制器，有載調壓產品門板上還可裝有載調壓控制器。
本公司還可配套供應和安裝柜內鍍錫連接銅排;能經受地震引發的地面加速度ag:水平方向 0.6g，垂直方向 0.3g考驗。

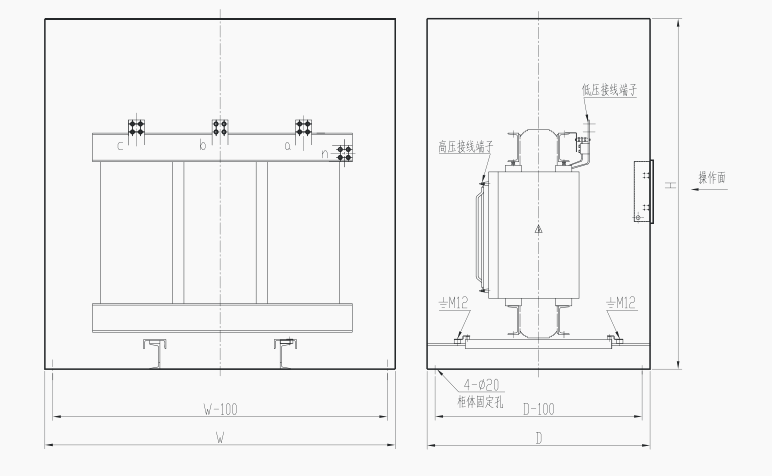

SCB系列10kV,20kV及35kV級變壓器柜外型尺寸圖
